    Z8型鐘控指示器
    發表于:2019-04-11 14:11:46 閱讀:191


    清管器通過指示器是長輸管線通球除垢等工藝流程中的必需設備,其中的Z8指示器屬于機械接觸型式的指示器。它是在Z7型基礎上改進的。它具有結構簡單,造價成本低,指示直觀可靠等許多優點。它可以再管線上定位、定點通過機械結構傳遞出管線內清管器類物體的通過情況。然后通過電、光、音響或特制時鐘等二級信號源給操作者提供信息,指導流程的倒換。

    技術特性:

    1、 使用壓力:64KG/cm2

    使用溫度-40℃~+100℃

    2、對所安裝管線要求管徑D≧DN150.輸送介質為石油產品,天然氣及其他非腐蝕性流體。管線材質與A3鋼焊接性能良好的各類金屬管線。

    3、扳機伸入管內的長度為80mm。

    4、管線內正、反兩個方向通過清管器時,本指示器都可正常顯示。

    5、設備在正常使用條件下安裝高度為340mm。如在閥井內使用,用戶可在1.8M以下安裝高度范圍內,提出要求選用Z8加長型(用柔性管將動作傳出),提高顯示儀表的高度,方便觀察。

    6、鐘控指示器采用電子鐘芯體,一個5號電池為動力源,扳機擺動45℃時,時鐘停走顯示清管器通過的時間,還可以在顯示表的后面連線,輸出電信號至控制室。

    7、適用于防爆的場所安裝。

    8、出廠前經過密封檢驗。

    9、結構上保證了帶壓安裝及帶壓拆卸的條件。

    10、帶壓安裝及拆卸時由本廠生產的帶壓開孔機及堵孔機配合。

    11、設備總重為4.9KG。

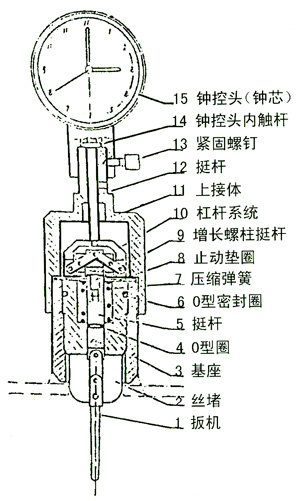

    圖1 設備結構

    1、扳機:不銹鋼制成可雙向轉動。

    2、絲堵:參照標準2寸絲堵改制,滿足了帶壓安裝的條件。

    3、基座:A3鋼制成,上外側是ZG2外螺紋。

    4、O型密封圈:1.2*1.9橡膠1-3.

    5、挺桿:清管器推動扳機時,它向下運動。

    6、O型密封圈:46*3.5橡膠1-3

    7、壓縮彈簧:使挺桿自復位。

    8、止動彈簧:使絲堵定位,保證扳機的安裝位置。

    9、增長螺柱挺桿:將運動傳遞給杠桿系統。

    10、杠桿系統:將縮回運動轉變成上升運動。

    11、上接體:是運動機構的保護帽并連接鐘控頭。

    12、挺桿:擰有杠桿系統的架上的,傳遞出上升運動。

    13、堅固螺釘

    14、鐘控頭內觸桿,推動它后,可使鐘控頭停走。

    15、鐘控頭(電子鐘芯型)

    設備機構:
    Z8型指示器主要由機械主體件及鐘控頭二大部分組成。出廠時,也是組裝成這樣兩部分。
    裝箱單
    1、 機械主體件 一套
    2、 鐘控頭 一個
    3、 專用搬手 一個
    4、 防塵蓋 一個
    5、 插頭 一個
    6、 說明書 一份
    7、 產品合格證(附壓力檢驗記錄)
    8、 O型密封圈46×3.5(備用)一個、3.3 Z8加長型通球指示器的結構(見圖2)

    帶壓安裝Z8型指示器程序
    1、 分解并檢查指示器機構主體部分。對O型密封圈要特別注意,有缺口及刮痕都必須更換。
    2、 焊接基座,對管線要清理干凈,去除所有的附著物體,露出銀色金屬面。選擇的位置應考慮到,二寸絲扣閘閥及開孔機能夠旋轉。擺正基座(如圖3),使基座上端開槽方向平行于管線的中心線。焊接時,應該壓住基座防止移位或偏移。先對稱焊四點,再對稱的連續焊,防止基座變形,造成堵塞下不去。在管線上焊接基座時,要限制管內的壓力P。對于電焊工人要求是有證的熟練工人。避免在高于壓力及死油段焊接短接。
    3、 檢查基座的變形狀況,用堵塞的O型圈外側柱面,試基座的密封面,能否配合進去。
    4、 安裝絲扣閘閥。注意,不要擰的過緊。這時會縮減基座內徑。絲扣上用密封塑料條。
    5、 調整帶壓開孔機(參照開孔機使用說明書),選用鉆頭直徑為∮39~∮42。將鉆頭完全縮回。
    6、 安裝開孔機,對系統進行壓力試驗。將閥門全開,灌滿水。安裝開孔機,送進鉆頭,占據閥腔內的空間,使其壓力上升,觀察開孔機上壓力表。試驗壓力為1.25倍的管內壓力,當管內壓力不足20kgf/cm2時,按20kgf/cm2的壓力穩住。注意如發現泄露馬上排除。
    7、 帶壓開孔。注意:開孔完成后,使鉆頭再向下運行20mm左右,反復二次,使鐵屑離開鉆頭。
    8、 提起鉆頭,關上閘閥,開泄壓閥,取下開孔機。
    9、 修整絲堵,(如圖4)將絲堵上側裝上接合器。“接合器”屬于開孔機中的配件,接合器與絲堵的外徑應保持一定的同心度。
    10、 安裝開孔機。將開孔機上的鉆頭取下,換上接柄,插上“接合器”。注意:“接合器”一定要松緊適當,防止脫落,如果脫落,很可能造成事故。認真測量好各部尺寸,計算清楚開孔機下降的行程。
    11、 用開孔機帶壓旋進絲堵。(參照開孔機的使用說明)打開閘閥,均勻送進指示器絲堵。送進到止點后,使開孔機轉動和進給同步運行,轉動5-8轉,下降刻度15-24mm。
    12、 從開孔機上泄壓,驗證并不再有泄漏或造成壓力升高。
    13、 取下開孔機。
    14、 取下閥門,取下絲堵的“接合器”。
    15、 用專用搬手轉動絲堵并調整方向。使絲堵的上側平面與基座的上邊一平,絲堵上的槽與基座上的槽完全對正。擦干凈油垢,觀察是否有油溢出。
    16、 放入止動墊圈。
    17、 擰上杠桿系統。對正后將四個螺釘擰緊。
    18、 擰入上接體,使上接體的上平面與挺桿的端面在同一平面,用螺釘使上接體定位。
    19、 蓋上防塵蓋,可不用螺絲定位,如果必須擰螺釘?shù)脑挘欢ㄒ⒁庠诜缐m帽內留有挺桿運動的空間,防止通球時沒取下蓋,損壞設備。只有在通球時,才可裝上調整好的鐘控頭。
    鐘控頭調整
    鐘控頭是一個專用計時器,通過特殊的設計及加工,具有一些滿足使用要求的特殊性能。鐘控頭內的主要設施為一個標準電子鐘芯,經過改裝可在清管器通過時,能夠觸發停止鐘控頭的走時,在表盤上保持清管器通過的時間。
    鐘控頭應用
    在通球時,由操作工予先在清管器到達的幾個小時之前,將鐘控頭安裝在指示器上。安裝前將鐘控頭時刻調整好,使其正常走時,并用手推動控制挺桿幾次,進行功能檢驗。當檢驗無誤后,將其固定好。
