    歡迎光臨沈陽萬達石化設備有限公司
    返回列表
    您當前的位置:首頁 > 產品展示
    YZD型遙控、自行式管道內對口器
    發表于:2019-04-11 15:20:33 閱讀:127


    產品名稱:YZD型遙控、自行式管道內對口器

    一、產品簡介

      我廠生產的YZD型遙控、自行式管道內對口器,是根據管道工程設計標準,參考國際先進技術研制而成的換代產品。該產品采用先進的無線遙控數碼技術,取代原始笨重的十米操縱桿操縱和人力拉動對口器。本產品具有九十年代國際先進水平。

      YZD型遙控、自行式管道內對口器,主要用于長輸管道鋪設工程中,兩管對口焊接時,進行定位,以保證兩管同心度的一種專用設備,是管道鋪設工程中不可缺少的設備。

    二、結構特點

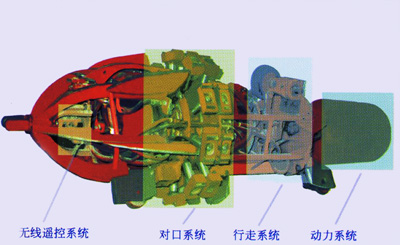

      1、結構:YZD型遙控、自行式管道內對口器的結構由四大系統組成。

    ①、無線遙控系統:由無線遙控發射器、無線遙控接收器及控制線路組成。

    ②、行走系統:由驅動馬達、張緊驅動裝置及定位塊組成。

    ③、對口系統:由導向體、撐園裝置組成。

    ④、動力系統:由動力源、補氣缸及缸體組成。

      2、特點:

    ①、對口器在管道內,通過無線遙控器遙控進行行走對口。工作過程由無線遙控控制完成,節省人力,提高效率。

    ②、獨立的動力源系統無須外加動力。

    ③、對口同心度小于0.3mm,對口準確,符合管道設計標準。

    三、規格分類

    1、規格型號:

    YZD-273型 YZD-325型 YZD-355.6型 YZD-377型
    YZD-406.4型 YZD-426型 YZD-457型 YZD-508型
    YZD-529型 YZD-559型 YZD-610型 YZD-630型
    YZD-660型 YZD-711型 YZD-720型 YZD-762型
    YZD-813型 YZD-820型 YZD-914型 YZD-920型
    YZD-1020型 YZD-1220型 YZD-1420型 YZD-1620型
    YZD-1820型 YZD-2020型 YZD-2220型 YZD-2420型

    2、分類:根據動力源分為氣動和液壓兩大系列。

    四、工作原理

      該對口器由無線遙控系統控制三大系統。控制行走系統使對口器準確到達對口位置??刂苿恿ο到y(tǒng)給對口器提供動力。

      對口器的對口系統由左右對稱的兩組撐圓裝置組成,分別置于導向盤兩側,一組稱之為定位撐園部分,一組稱之為同心撐園部分,它們分別作用于被焊接兩管的內壁,動作由無線遙控器控制。



    五、操作步驟

      首先將對口器送入定管內,再由遙控器進行遙控。(見圖2)

    第一步 摁4鍵將行走支架升起。

    第二步 摁*鍵或#鍵將對口器在管道內通過向前或向后行走定位滑塊下落卡住,使對口器到達對口位置。

    第三步 摁1鍵使第一組定位撐圓撐圓定位。

    第四步 將切管機切好坡口的動管靠緊定管,然后摁動2鍵使第二組同心圓撐圓,同心后進行對口點焊。

    第五步 摁3鍵使兩組撐圓復位。

    第六步 摁5鍵或*鍵使對口器行至下一對口位置。

    第七步 摁6鍵停止行走,從復上一次操作。


    六 注意事項

     一、遙控器嚴禁重摔或浸水,按鍵時間以0.5秒為準,若發現遙控器距離過近或發射指示燈暗時及時更換發射機內的電池。遙控發射機及接收機屬精密電子儀器,請不要隨意拆卸、觸及元器件,否則頻率將偏移而無法接收。

    二、對口器在行走的過程中一定要注意慣性。否則將對口器走出管外造成對口器損壞。一定要在對口器離管口2米左右時摁6鍵停止,然后摁*鍵點動行走。

    三、液壓系列對口器要嚴格控制油泵工作介質及油溫。環境溫度低于10攝氏度時用N15#液壓油,當環境溫度高于40攝氏度時采用N46#液壓油。工作1000小時換一次油。油箱油面要保持在油標刻度線以上。加油時要用空氣濾清器。

     四、風動系列對口器在5攝氏度以下空氣壓縮機加13號油在5攝氏度以上加19號油。加油加至油標規定的油位,切莫多加和少加。一般使用800小時更換一次新油??諝鈮嚎s機在使用過程中應保持油位,做到經常檢查??諝鉃V清器在正常情況下使用300小時清洗一次,儲氣罐每周排污一次。安全閥要經常檢查可靠性。對口器在工作前要進行系統試車潤滑,查看各部動作正常后方可使用。
