    歡迎光臨沈陽萬達石化設備有限公司
    返回列表
    您當前的位置:首頁 > 產品展示
    石油管線盤式封堵器
    發表于:2019-04-11 15:26:13 閱讀:87


    產品名稱:石油管線盤式封堵器

    一、盤式封堵器用途

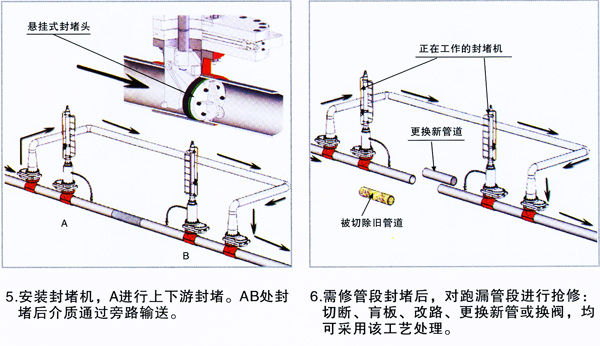

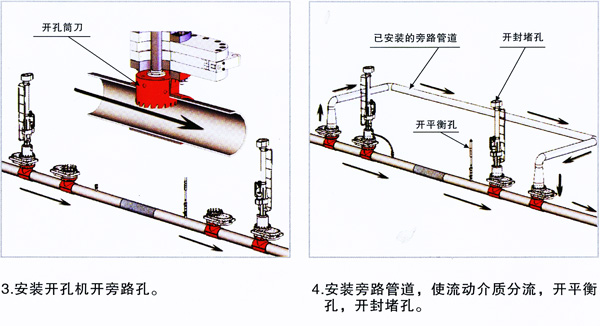

    盤式封堵器主要用于長輸管線不停輸開孔、封堵作業。為適應我國長輸管道搶修工作的需要,我廠生產的盤式封堵器已經實現了標準化、系列化。本設備是用來臨時堵載某一特定管線區域的介質流的帶壓封堵設備。適用于管道不停輸開孔、封堵和修理,承受壓力大,密封可靠,結構簡單,操作方便,安全系數高,對野外作業有很高的適應性,是理想的長輸管道搶修、大修設備。



    二、技術性能
    1、適用管線:分別有114、159、219、273、325、426、529、630、720、820、914、1016盤式封堵器。
    2、管線輸送介質:石油及其產品,天燃?xì)夂退?br /> 3、封堵工作壓力:6.4MPa 試驗壓力:8MPa
    4、封堵形式:不停輸
    三、結構特點與工作原理
    (一)液動開孔機的結構特點與工作原理
    液動開孔機主要由箱體、機體、主軸、開孔聯箱、筒刀、中心鉆等部件構成。
    工作原理:
    由液壓馬達驅動,經蝸輪桿減速,驅動外套筒將動力傳遞給主軸,同時通過差動機購實現主軸與絲杠的差動進給,即每轉進刀0.1mm。通過調解調速閥的流量來控制主軸的轉速,達到調解進刀的速度。標 尺桿能準確記錄進刀尺寸,與理論計算開透尺寸相比較,從而把握手動進刀、快速進刀、退刀、停車等操作。
    (二)盤式封堵結構特點與工作原理
    盤式封堵器主要由液壓缸、連續套筒、堵頭總承、密封皮碗等部件組成。

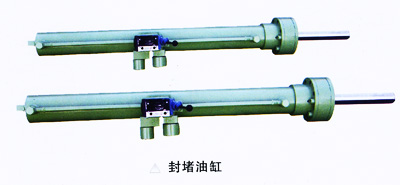

    液壓缸:
    是把封堵頭送入管道指定位置,達到封堵目的的設備。液壓缸底部設有觀測孔和主軸鎖緊裝置,當封堵頭伸入到密封位置時用它來鎖緊定位,在伸出或收回封堵頭前都要先松開夾子,封堵頭到位后再鎖緊它。通過觀測孔可以看見控制桿上的數字,便于計算控制桿的行程。

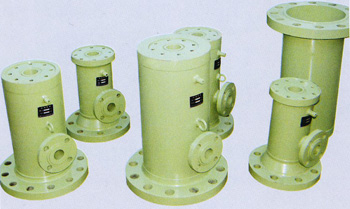

    連接套筒:
    是連接液壓缸和封堵頭的外套筒。上部設有泄壓閥裝置,用來排放套筒內的氣體以及在移走機器時用它泄壓。下部設有平衡管路壓力接頭,用來在縮回封堵頭時平衡封堵頭兩側的壓力。

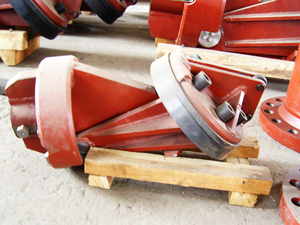

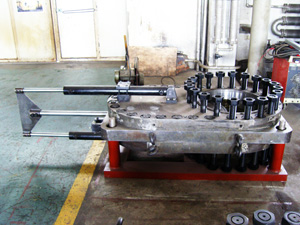

    堵頭總承:
    包括控制桿頭、活動支架、觸角等部件。當液壓缸帶動控制桿頭伸入到管道中后,活動支架與管道中心行程20度夾角。



    密封皮碗:
    是專門設計為封堵器應用的由纖維布加強的合成制品,導向邊是為了抵住管線壓力起剛性支撐作用而用纖維布加強的。三角部分是為實現管內密封而用純耐汕橡膠做成彈性的,密封皮碗底部嵌有密封環,當皮碗裝在活動支架上后,這個密封環封住封堵頭上的螺栓孔。

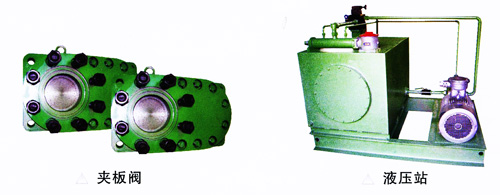

    (三)夾板閥工作原理及使用說明
    該夾板閥主要用來承裝開孔機、封堵器等設備。首先將液壓站膠管快速接頭與夾板閥快速接頭正確對接,然后啟動液壓站,扳動手柄,使其完全開啟或完全閉合,必須與事先測量數據相比較,一致后,方可進行下部操作。

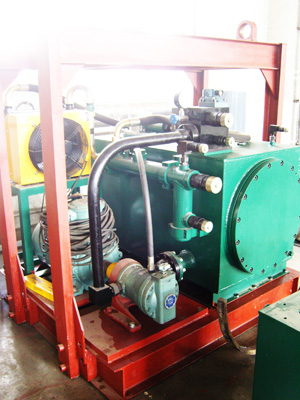

    (四)液壓站工作原理及使用說明
    液壓站是專門為開孔機、封堵器、夾板閥提供動力的液壓設備,通過膠管的快速接頭實現與各設備的快速切換,然后進行工作。
    液壓站主要由:電機(柴油機)、柱塞泵、油箱、底座、閥體及控制閥等構成。通過控制柱塞泵的排量(必須停機后方可調解,然后鎖緊),以及溢流閥的工作壓力來達到各設備的使用要求。
    啟動液壓站前,要注意泵的排量是否調解到合適的格,溢流閥是否完全卸荷,然后方可開啟。
